CPU
Soquete LGA1700: Suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 14ª, 13ª e 12ª gerações *
O cache L3 varia de acordo com a CPU
* Consulte a "Lista de CPUs suportadas" para obter mais informações.
Chipset
Chipset Intel® B760 Express
Memória
Suporte para módulos de memória DDR5 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade DIMM única de 64 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte "Lista de memória suportada" para obter mais informações.)
Gráficos Onboard
Processador gráfico integrado - Suporte a gráficos Intel® HD :
1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporte a portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para DisplayPort versão 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF
E
Chip LAN Realtek ® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio
Intel® Wi-Fi 6E AX211 (para PCB rev. 1.0 )
WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Realtek ® Wi-Fi 6E RTL8852CE (Para PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de Expansão
CPU:
1 slot PCI Express x16, compatível com PCIe 4.0 e com velocidade x16 (PCIEX16)
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 slot PCI Express x16, com suporte para PCIe 4.0 e execução a x4 (PCIEX4)
Interface de Armazenamento
CPU:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD) (M2P_SB)
4 conectores SATA 6Gb/s
Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB
Chipset:
1 porta USB Tipo C® no painel traseiro, com suporte USB 3.2 Gen 2x2
1 porta USB Tipo C® com suporte USB 3.2 Gen 2, disponível através do conector USB interno
1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
1 porta USB 3.2 Gen 1 no painel traseiro
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset + Hub USB 3.2 Gen 1:
4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + Hub USB 2.0:
4 portas USB 2.0/1.1 no painel traseiro
Conectores de E/S internos
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de alimentação ATX 12V de 4 pinos
1 x conector de ventoinha da CPU
1 x conector para ventilador de CPU/bomba de resfriamento de água
3 conectores de ventilador do sistema
1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água
2 x cabeçalhos de tira de LED endereçáveis
2 x cabeçalhos de tira de LED RGB
2 conectores M.2 soquete 3
4 conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB Tipo-C ® , com suporte USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 conectores USB 2.0/1.1
2 conectores de placa adicionais Thunderbolt™
1 x cabeçalho do módulo Trusted Platform (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reinicialização
1 x botão Q-Flash Plus
1 x botão Limpar CMOS
1 x jumper de reinicialização

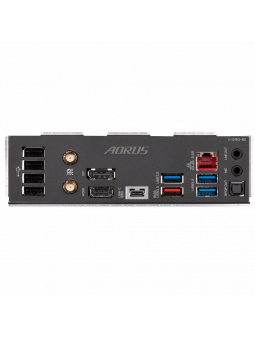

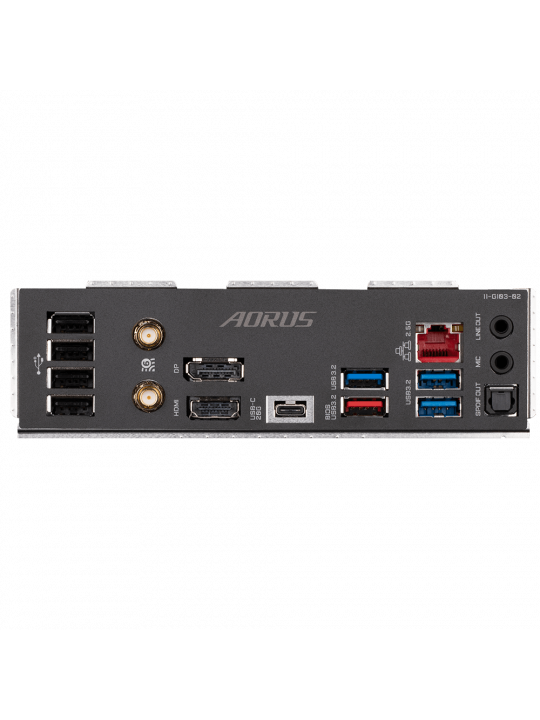

Conectores Painel Traseiro
1 porta USB Tipo C® , com suporte USB 3.2 Gen 2x2
1 porta USB 3.2 Gen 2 Tipo A (vermelha)
3 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
2 conectores de antena SMA (2T2R)
1 porta HDMI
1 x DisplayPort
1 porta RJ-45
1 x conector de saída óptica S/PDIF
2 x conectores de áudio
Controlador I/O
Chip controlador de E/S iTE ®
Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador dependerá do cooler instalado.
BIOS
1 x flash de 256 Mbit
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos exclusivos
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Pacote de Software
Norton® Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN
Sistema Operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Fator de forma
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
EAN: 4719331851408

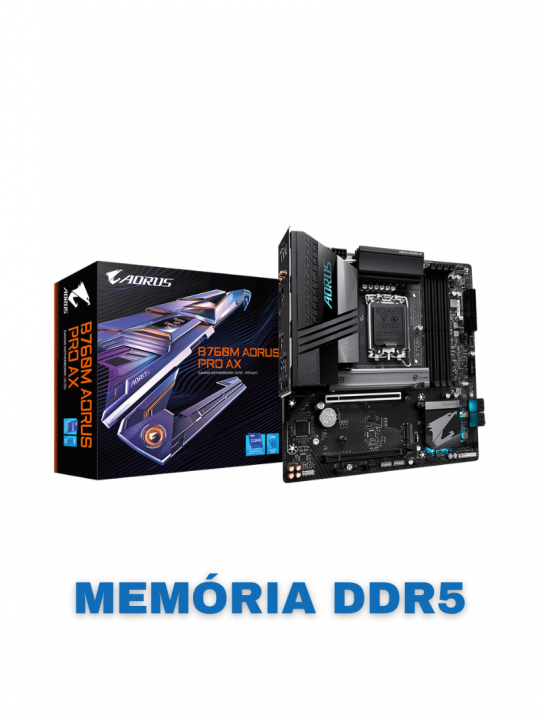

Part Number: B760M AORUS PRO AX
NCM: 8473.30.41
